Введены в строй новые контрольно-измерительные приборы

Сотрудники научно-исследовательского и испытательного отдела по разработке оптико-электронных приборов космического базирования АО "НИИ ОЭП" изготовили и ввели в эксплуатацию новые контрольно-измерительные приборы и установки, по ряду технических характеристик не имеющие аналогов в России.

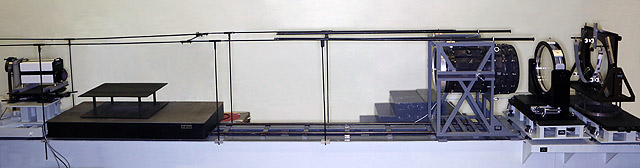

Установка для контроля оптической однородности заготовок из инфракрасных материалов диаметром до 350 мм, предназначенных для работы в спектральных диапазонах 3..5 мкм, 8...14 мкм по параметру «оптическая однородность». Реализует два метода измерения оптической однородности: интерферометрический (по превышению волновых аберраций заданного порога) и дифрактометрический (по снижению коэффициента передачи контраста эталонным объективом с установленной перед ним заготовкой).

Основные технические характеристики контроля интерферометрическим способом: длина волны 3,39 мкм, 10,6 мкм, диаметр контролируемых заготовок 150...350 мм, размах волновой ошибки 0,1λ на рабочей длине волны.

Основные технические характеристики контроля дифрактометрическим способом: спектральный диапазон 3,6...4,9 мкм, относительное отверстие эталонного объектива 1:5, диаметр контролируемых заготовок 150...350 мм, частота тест-объектов 16, 12, 8, 4 лин/мм, погрешность измерения коэффициента передачи контраста не более 5 ед.контр.

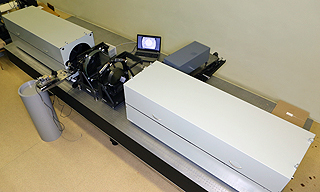

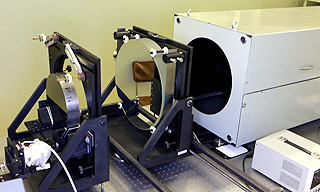

Установка для интерференционного контроля формы плоских оптических поверхностей диаметром до 500 мм, построенная по схеме Физо.

Основные технические характеристики: длина волны 0,63 мкм, диаметр контролируемых изделий 200...500 мм, размах волновой ошибки 0,1λ на диаметре 500 мм.

Автоколлимационная центрировочная труба ИК диапазона, предназначенная для центрировки в оправах линз при установке трубы с одной стороны линзы.

Основные технические характеристики: длина волны 2, 24 мкм, фокусное расстояние объектива f′=400 мм; диапазон фокусировки +400 мм...-120 мм, увеличение при расстоянии до автоколлимационной точки 2f′ - 1, 3, 10, чувствительность при расстоянии до автоколлимационной точки 2f′ 2 мкм.

Переносной двухканальный зеркально-линзовый коллиматор среднего ИК диапазона с эксцентрично расположенным зрачком, предназначенный для исследования характеристик оптико-электронных приборов в условиях имитации работы с динамическими малоразмерными и протяженными объектами наблюдения.

Основные технические характеристики: два ортогонально расположенных канала, световой диаметр 500 мм, фокусное расстояние 5000 мм, спектральный диапазон 2,5...4,6 мкм, угловое поле 1 угл.град., среднеквадратическая ошибка волнового фронта RMS по всему полю на длине волны 3,39 мкм не более 0,08.
